利用太陽能熱水器和燃?xì)鉄崴�器配合供熱水，并做成熱水循環系統，做到即開即有熱水，既十分節能環保，又舒適方便。要達到這個效果，利用一個專利產品：恒爾暖自控中心-太陽能+燃?xì)鉄崴�器配合供熱水智能控制裝置就可以輕松做到。

下面我來介紹一下這個太陽能+燃?xì)鉄崴��?/span>+自控中心熱水循環系統如何做。

恒爾暖自控中心簡介

恒爾暖自控中心，是合肥恒暖暖通設備有限公司發明的二種能源熱水器配合供熱水的自動控制裝置。根據設定水溫與實際水溫的對比，自動切換太陽能熱水器與快速式熱水器（如燃?xì)鉄崴�器），在太陽能熱水器的出水溫度能夠達到設定溫度時，不開啟快速式熱水器，當太陽能水箱的出水溫度達不到設定溫度時，水流經過快速式熱水器，快速式熱水器自動開啟進行二次加熱。

恒爾暖自控中心的作用

這樣既避免了太陽能熱水器和燃?xì)鉄崴�器兩邊都安裝閥門和每次手動切換的麻煩，又能在太陽能出水溫度不夠時進行二次加熱，減少直接用自來水加熱的能源浪費。自動控制，方便，舒適，節能。

自控中心的結構

本自控中心由電動三通閥、溫度傳感器、控制器、連接銅管、管件和外殼等組成，水溫傳感器直接插入水中，使測量的溫度更精確，控制器的液晶顯示屏可以顯示設定溫度、實際溫度、工作模式、工作狀態、日期和時間等。

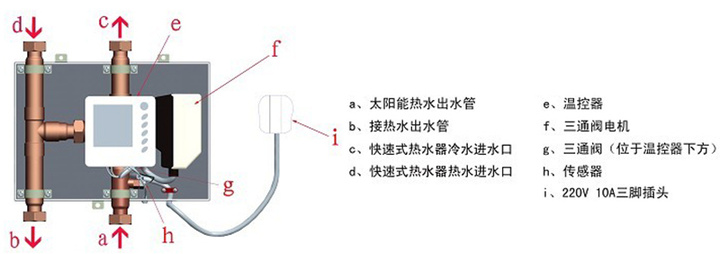

（恒爾暖自控中心結構圖）

陽臺壁掛太陽能和燃?xì)鉄崴�器如何配套做成熱水循環系統

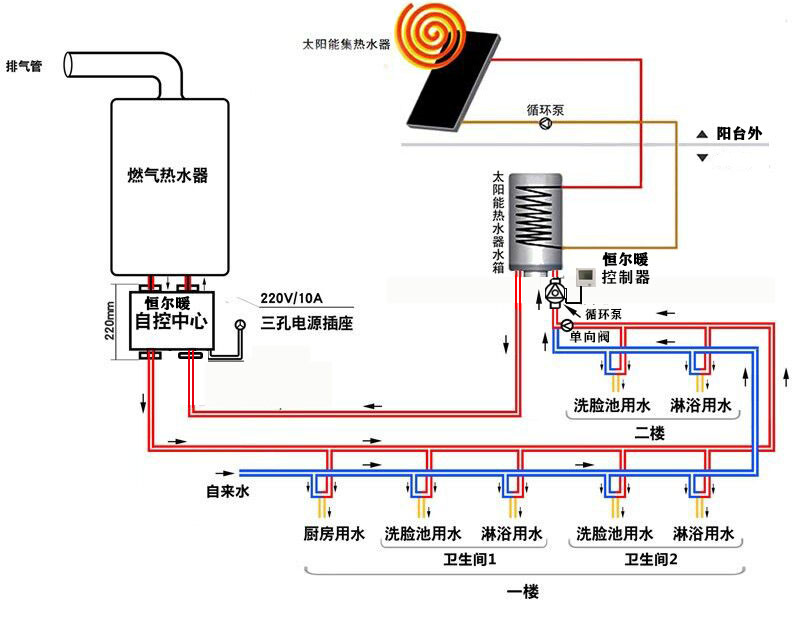

（太陽能+燃?xì)鉄崴��?恒爾暖自控中心+熱水循環泵+循環泵控制器熱水循環系統圖）

詳見上面的熱水系統圖，這個熱水循環系統由：太陽能熱水器、燃?xì)鉄崴�器、恒爾暖自控中心、熱水循環泵和循環泵周編程控制器組成。自控中心安裝在燃?xì)鉄崴�器下方，從太陽能水箱出水口到自控中心右下水口之間布置一根熱水管，中間不要有用水點，從自控中心左下水口布置熱水管依次經過各個用水點，最后回到太陽能水箱入水口處，和自來水一起用三通合并在一起與水箱入水口連接，循環泵安裝在最后一個用水點和水箱入水口之間，并配套安裝上循環泵控制器；自控中心右上水口與燃?xì)鉄崴�器冷水入口連接，左上水口與燃?xì)鉄崴�器熱水出口連接，這樣整個即開即有熱水的熱水循環系統就做好了。

在這樣一個熱水循環系統中，太陽能熱水器作為主熱水器，太陽能水箱作為儲能水箱，燃?xì)鉄崴�器作為輔助熱水器，恒爾暖自控中心用于兩種熱水器的配合供熱水的自動控制，循環泵提供熱水循環的動力，循環泵智能控制器具有周編程、定時、定溫開關開關機功能，從而實現分時段熱水循環，在用水期間，當水溫達到設定值時停止循環，既節能又方便。當太陽能熱水器出水溫度達到自控中心設定的水溫時，直接進入各用水點，水流不通過燃?xì)鉄崴�器，燃�(xì)鉄崴�器不啟動。�?dāng)太陽能熱水器出水溫度達不到設定的水溫時，自控中心打開流向燃?xì)鉄崴�器的水流閥門，太陽能的出水經燃?xì)鉄崴�器再加熱后，流向用水點，不僅方便，而且還可以在太陽能熱水器出水溫度的基礎上加熱，這樣更省氣、節能。此外，自動控制中心也具有周編程智能開關機功能，防止在不需要熱水時水流通過燃?xì)鉄崴�器。在設定每次開啟的時間點時，如果循環泵控制器比自控中心提前15分鐘開啟，只要太陽能水箱水溫高于自控中心設定的水溫，燃?xì)鉄崴�器就不會開啟，減少其開啟和停止次數，延長其使用壽命。

在該設計方案中，自控中心右下口到太陽能水箱出水口之間的管道不要有用水點。如果太陽能水箱只有兩個進出水口，沒有回水口，熱水循環管經過最后一個水點后，和自來水管一起通過三通與太陽能水箱的冷水進口連接，在熱水管和三通之間安裝止回閥，防止自來水流到熱水管。

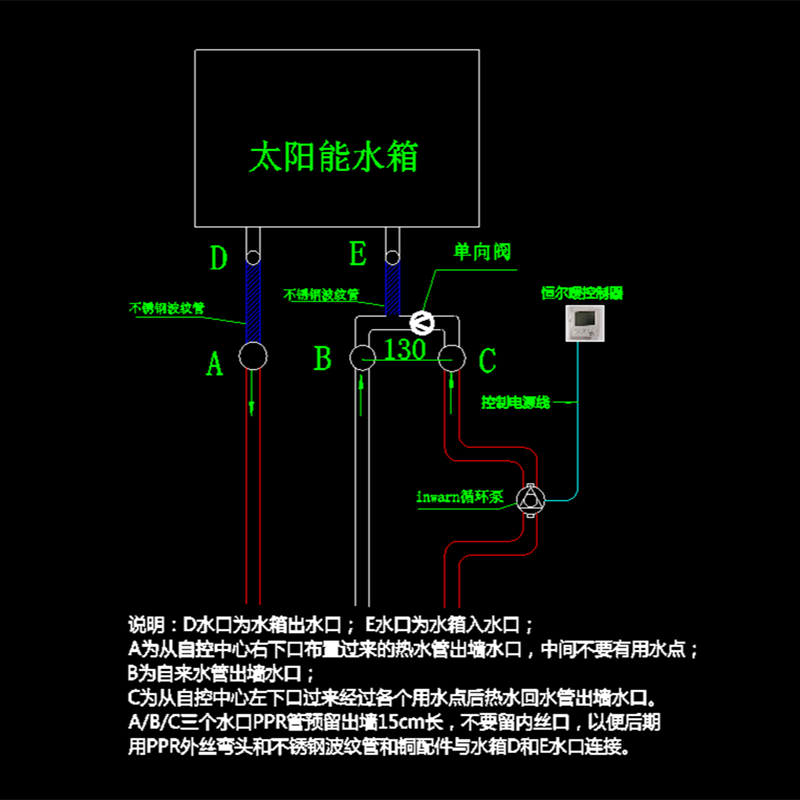

（太陽能水箱下連接管示意圖）

下面是一個客戶熱水循環系統實際施工的平面圖，供大家參考。

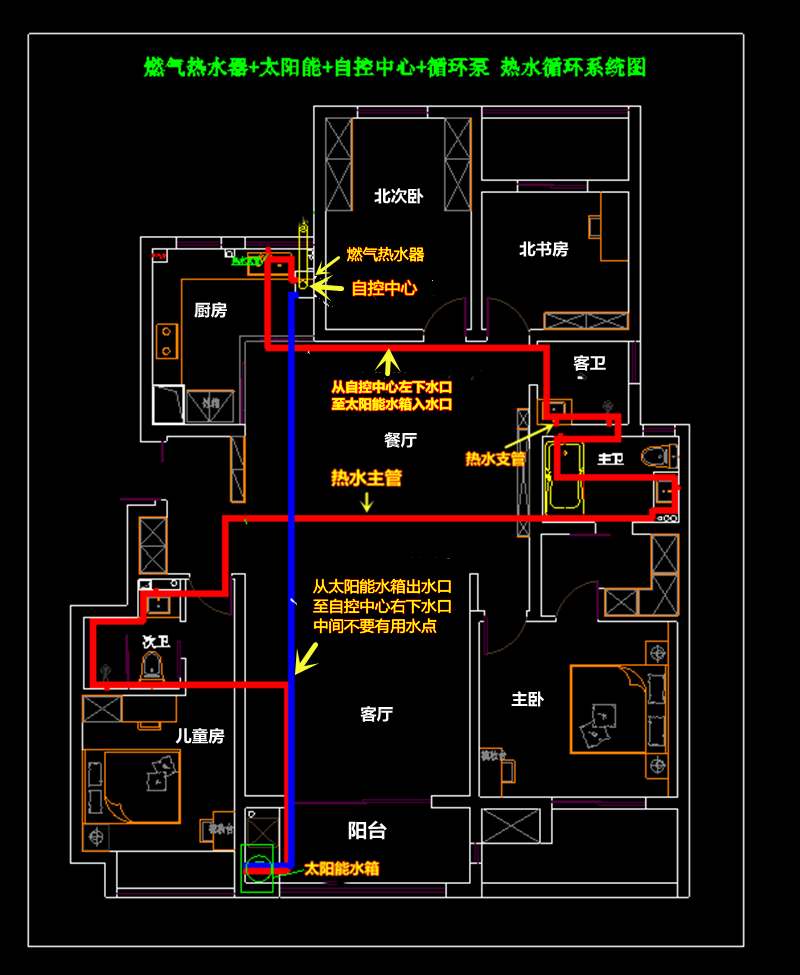

（陽臺壁掛爐太陽能+燃?xì)鉄崴��?恒爾暖自控中心熱水循環系統施工圖）

這個配套了恒爾暖自控中心的熱水循環系統還有以下2個特點：

一、具有低溫防凍功能

恒爾暖自控中心和循環泵配置的恒爾暖循環泵控制器具有低溫防凍功能。當水溫低于5℃時，自動開啟低溫保護，自控中心和循環泵開啟工作；直到水溫達到15℃后，自控中心和循環泵關閉。備注：要保證此功能起作用，必須確保燃?xì)鉄崴�器的電源和燃�(xì)饨油ǎ�即燃�(xì)鉄崴�器可以正常工作�?/span>

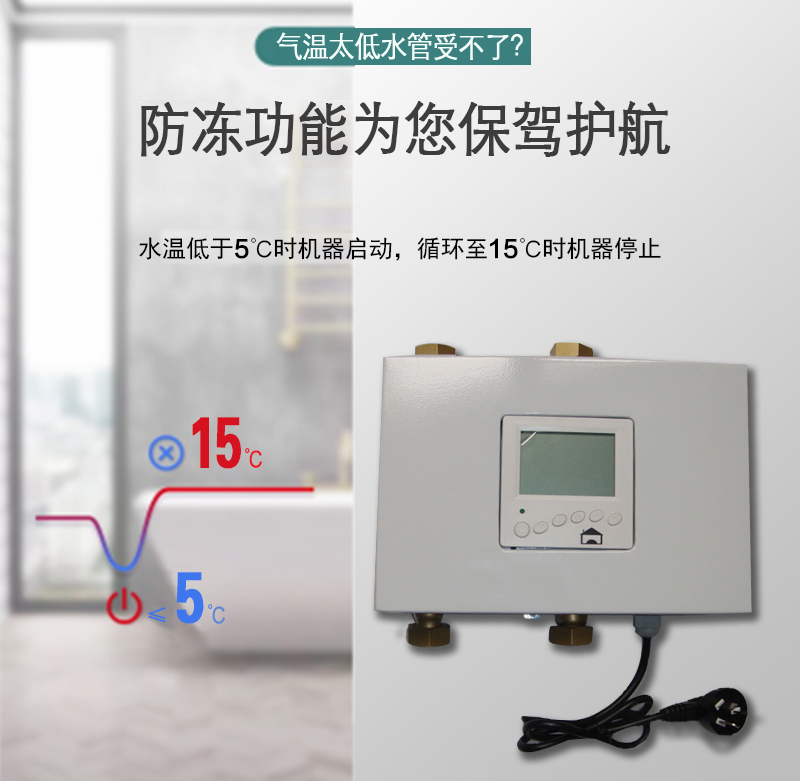

（恒爾暖自控中心低溫防凍功能效果圖）

二、具有周編程智能開關機功能

在本熱水系統中，恒爾暖自控中心和循環泵控制器都具有手動開關機和周編程智能開關機二種模式，手動模式下，通過按鍵“▲”增加溫度，通過按鍵“▼”減少溫度，操作十分簡便；

周編程智能開關機模式，把每天分為六個時間段，每個時間段可設定不同的水溫，模式設定后，自控中心和循環泵按照所設定的時間和水溫，有規律地自動開機和關機，既節能又方便，提高生活舒適度，同時又延長自控中心和循環泵的使用壽命。

總結

這個利用太陽能、燃?xì)鉄崴�器和恒爾暖自控中心設計的熱水循環系統，既達到了利用清潔自然能源太陽能的節能環保作用，又在太陽能水溫不夠時，自動利用燃?xì)鉄崴�器進行二次加熱， 十分方便舒適，同時又能即開即有熱水，不浪費冷水，也不用等待時間，是十分理想的熱水循環系統設計方案。
