在北方集中供暖的家庭，冬季用暖氣換熱器，可以免費使用幾個月生活熱水，在其他季節用陽臺壁掛太陽能熱水器供熱水，使用的是太陽光自然能源，使用免費的熱水，再配套安裝燃?xì)鉄崴�器，在水溫不夠時進行補充，確保每時每刻都有熱水，還可以做到每個水龍頭即開即有熱水，不用等待，也不浪費冷水，這是一個十分好的家庭熱水解決方案。但熱水系統應該如何設計，怎么才能做到冬季用換熱器，其他季節用太陽能，無論什么時候，只要他們加熱的水溫不夠，又可以自動經過燃?xì)鉄崴�器二次加熱呢？下面就為大家詳�?xì)介紹該系統的設計方法。

請看下面設計的系統圖：

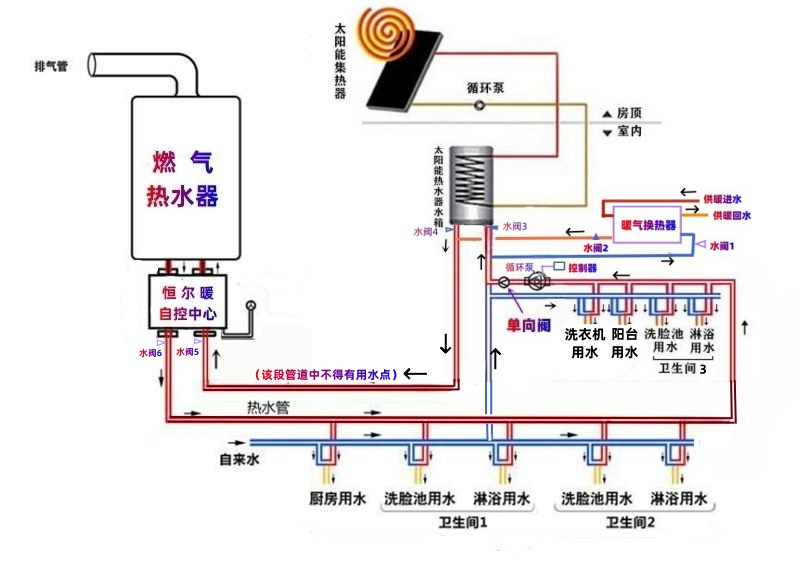

（承壓太陽能+換熱器+燃?xì)鉄崴��?恒爾暖自控中心熱水循環系統圖）

上圖是承壓式太陽能熱水器+暖氣換熱器+燃?xì)鉄崴��?恒爾暖自控中心+循環泵+循環泵智能控制器組成的熱水循環系統（又稱零冷水系統）。在這個系統中是以承壓式太陽能和暖氣換熱器作為主用熱源，是并聯設計，切換使用的，燃?xì)鉄崴�器作為備用熱�?span>。冬季使用暖氣換熱器，關閉太陽能的進出水閥門3和4，開啟換熱器的進出水閥1和2，用換熱器+燃?xì)鉄崴�器供熱水�?/span>其他季節則相反，關水閥1和2，開啟水閥3和4，用承壓式太陽能+燃?xì)鉄崴�器供熱�?/span>。

熱水循環系統設計和工作原理：

冬季，關閉太陽能的進出水水閥和3和4，自來水經過和回水管連接的三通后，進入暖氣換熱器進行加熱，然后流向“恒爾暖自控中心”，從右下水口進入，如果水溫達到自控中心設置溫度，就從左下水口直接流出，流向用水點，如果水溫低于設置溫度，就向上流動，流經燃?xì)鉄崴�器二次加熱，再流出自控中心，流向用水點，到最后用水點后，經過回水管和自來水合并的三通，再流向暖氣換熱器，這樣就形成一個熱水循環系統。

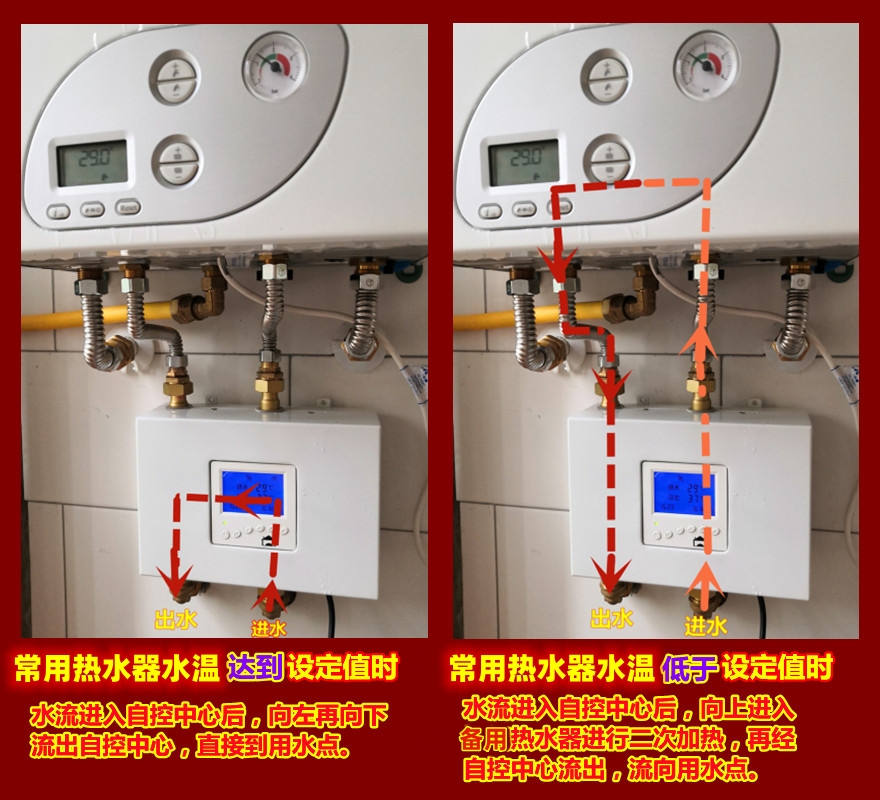

（恒爾暖自控中心中心工作原理圖）

其他季節，關閉暖氣換熱器的進出水閥門1和2，自來水經過與回水管連接的三通后進入承壓太陽能水箱，然后從水箱出水口流出，流向“恒爾暖自控中心”，水流方向和工作狀態與用暖氣換熱器相同，熱水流到回水管后經過與自來水合并的三通流入水箱，這樣就形成一個完整的熱水循環系統。

在這個系統中，止回閥、熱水循環泵和測溫傳感器安裝在回水管上，和自來水管利用三通合并之前。如果循環泵智能控制器有水流點控功能，水流開關安裝在安裝在自來水管上靠近與回水管合并三通處，或安裝在暖氣換熱器和太陽能熱水器的熱水出水管合并之后的管道上。

熱水循環的設置：

在這個系統中，恒爾暖自控中心和循環泵配合設置每日的開關機時間和水溫，就可以減少燃?xì)鉄崴�器的啟動次�?shù)，從而延長燃?xì)鉄崴�器的使用，降低燃�(xì)夂臍饬俊ＴO(shè)置方式如下：開機時間上，每個開機時段循環泵都要比恒爾暖自控中心早1分鐘左右；在水溫上，燃?xì)鉄崴�器的水溫設置最高，比如設置為55-60°C，循環泵的水溫設置比自控中心高1°C，比如循環泵設定為41°C，自控中心設為40°C，當熱水管道水溫低于循環泵設定的水溫時，循環泵就迅速啟動循環，管道內的低溫水就進入太陽能水箱，水箱內的熱水就流出，替換管道內的低溫水，或低溫水進入暖氣換熱器被迅速加熱，然后循環替換管道內的低溫水，當高于循環泵設定溫度的熱水流經過各個用水點到測溫傳感器處時，控制器檢測到水溫已達到設定值，循環泵就停止工作。可以看出當水管里的水溫還沒有降到恒爾暖自控中心設定水溫，就開啟循環，水管里的水很快就被替換成較高溫度的水，因此只要太陽能水箱的水溫高于自控中心設定水溫，或暖氣換熱器可以迅速把低溫水加熱到不低于自控中心設定水溫，燃?xì)鉄崴�器就不會啟動�?

該熱水循環系統的優點：

1、節能環保：冬季以暖氣換熱器加熱水為主，其他季節以太陽能加熱水為主，燃?xì)鉄崴�器作為備用熱水器，在換熱器或太陽能的出水溫度滿足需求時，熱水直流用水點；當出水溫度不滿足需求時，自動流經燃?xì)鉄崴�器二次加熱，再流向用水點，比手動切換直接用自來水進燃?xì)鉄崴�器加熱，�?jié)能很多。

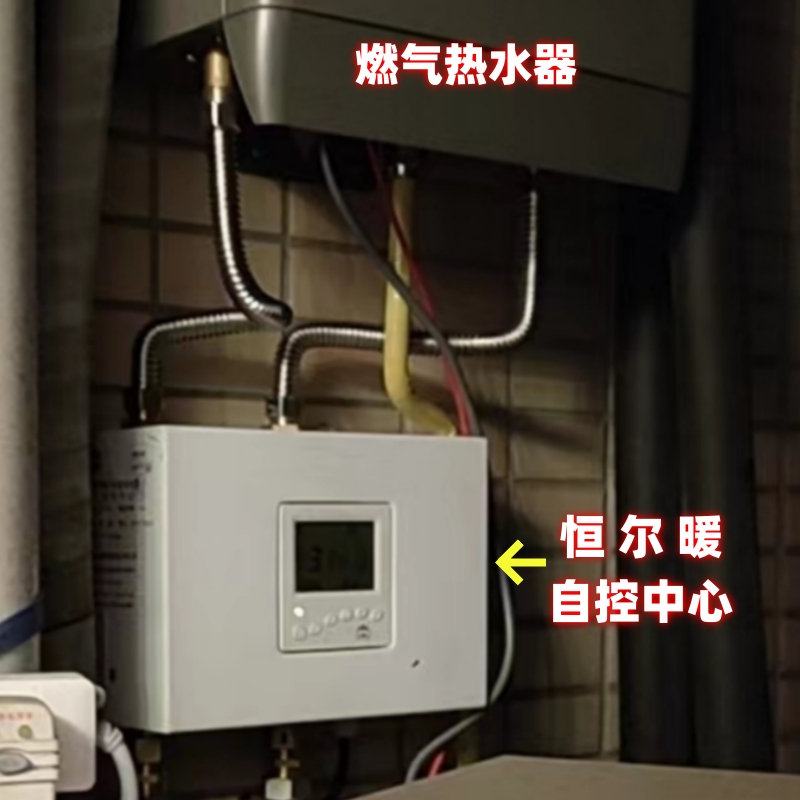

（恒爾暖自控中心安裝實景圖）

2、舒適方便。只需每年供暖季開始和結束時手動切換一下?lián)Q熱器和太陽能兩邊的水閥，無需手動頻繁切換常用熱水器和燃?xì)鉄崴��?/span>2邊水閥，只要設置好自控中心的水溫，全程自動控制，無需自己煩神。

3、可以做到每個水龍頭零冷水出水。恒爾暖自控中心和循環泵智能控制器配合設置好時間和水溫，使每個水龍頭即開即有熱水，不用等待，也不浪費冷水。

4、恒爾暖自控中心和循環泵智能控制器都可以周編程定時，可以每天設置6個時間段，不同時段可設置不同水溫，比如：早上和中午設置30°C，晚上設置40°C，其他不用熱水時段設置為8°C，這樣，可以做到不用水時段，不讓循環泵循環，從而盡可能做到最大的節能環保。

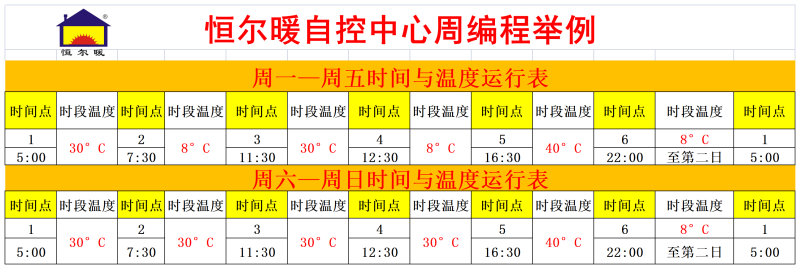

（恒爾暖自控中心周編程舉例）

5、恒爾暖自控中心和循環泵智能控制器都具有低溫防凍功能，當水溫低于5°C，循環泵自動開啟循環，自控中心水流轉向流經燃?xì)鉄崴�器，使管道水達到15°C自動停止。因此即使長期不住人，只要不斷氣斷電，都可以保證熱水系統不會被凍壞。

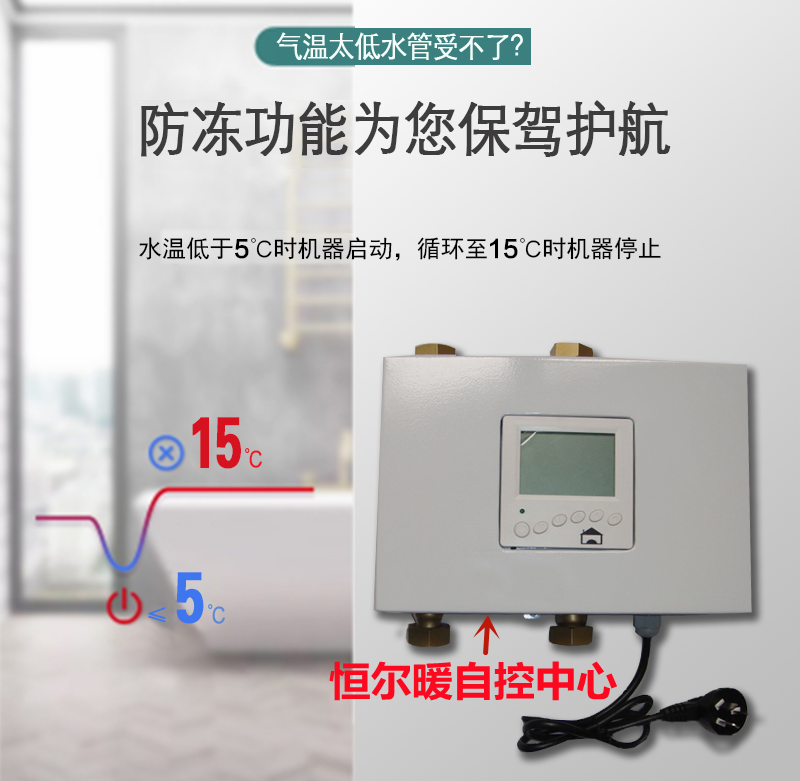

（恒爾暖自控中心防凍圖）

總結：

在暖氣換熱器+太陽能熱水器+燃?xì)鉄崴�器組合的熱水系統中，配套安裝“恒爾暖自控中心”和熱水循環泵，不僅可以做到冬季用免費的供暖水換熱，其他季節用免費的太陽能熱水，還可以在水溫不夠時，自動流經燃?xì)鉄崴�器二次加熱，全程自動控制，無需手動切換水閥，而且還可以使每個水龍頭即開即有熱水，不用等待，也不浪費冷水，使家用熱水舒適、方便、節能、環保。

在這個熱水循環系統中“恒爾暖自控中心”起到的作用十分重要，欲了解“恒爾暖自控中心”更詳細介紹，可以點擊以下淘寶鏈接，進入詳情頁仔細了解：

恒爾暖自控中心淘寶鏈接：https://item.taobao.com/item.htm?ft=t&id=656153734082

超靜音耐高溫?zé)崴�循環泵淘寶鏈接：https://item.taobao.com/item.htm?ft=t&id=655464954116

帶溫控+時控+水流點控功能的循環泵智能控制器淘寶鏈接：https://item.taobao.com/item.htm?ft=t&id=679621437224
